Luogo di origine: | Nanchino |
Marca: | SAIKO |
Certificazione: | CE |
Numero di modello: | VB3000 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | un insieme in una scatola, 4 insiemi in un cartone |
Tempi di consegna: | 5 giorni feriali |
Capacità di alimentazione: | 3000SETS/MONTH |
Standard o non standard: | standard | Struttura: | Regolamento |
---|---|---|---|
Energia: | AC24V | Materiale: | Ottone |
Media: | Acqua | Temperatura di media: | Bassa temperatura |
Evidenziare: | valvola a farfalla di modulazione,valvola di modulazione motorizzata |

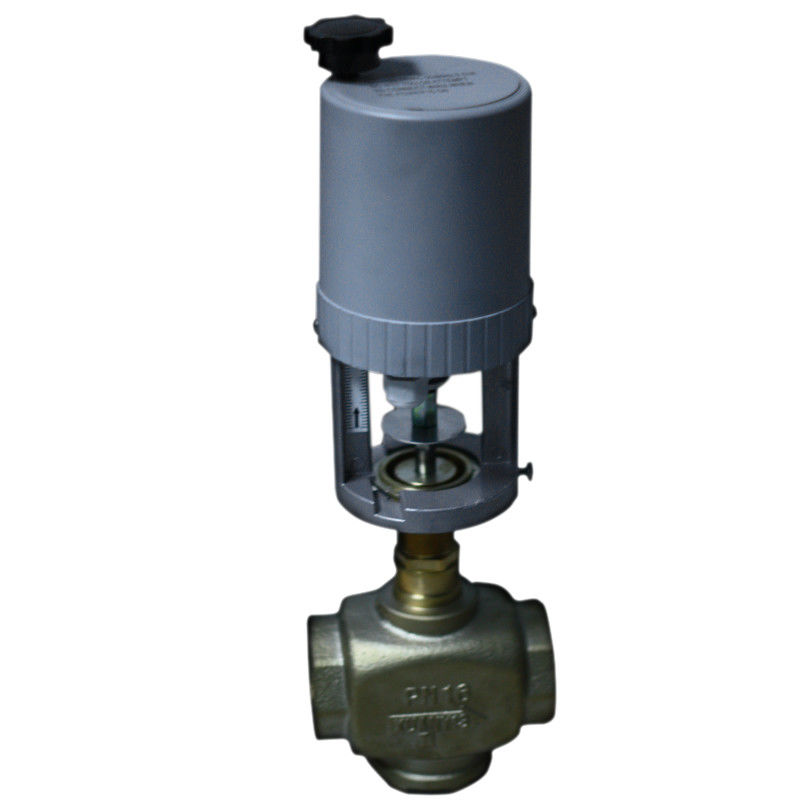

Valvola di regolazione d'ottone di modulazione di calore 1.6MPA
Le valvole di regolazione di serie di VB misura per il sistema di automazione di costruzione di condizionamento d'aria, raffreddandosi, riscaldando ecc ed anche per il sistema di automazione di tali industrie come il prodotto chimico, petrolio, metallurgico, l'elettricità, l'industria leggera ecc. Con i vari segnali in uscita dei calibri e dei computer, può regolare la temperatura, la pressione e l'umidità e può controllare i parametri di flusso di sistema, livello liquido ecc.
Le valvole di regolazione di serie VB3000 consistono degli azionatori di serie VA3000 ed il corpo di valvola DN15-DN50 che sono infilati si è collegato con gli azionatori.
Caratteristiche
. Le coperture dell'ABS ed il supporto di plastica della fusion d'alluminio, che sono piccole nel volume e si accendono nel peso, sono facili per il trasporto e l'installazione.
. Adattando il motore elettrico di accensione del ritardo sincrono di isteresi di CA, la frizione di isteresi parte il fuso dell'uscita dalla parte dell'azionamento quando raggiunge il punto di limite, in modo da proteggere il motore.
. Alta precisione di controllo, velocità veloce di risposta, basso consumo energetico, rumori bassi, azioni accurate.
. Con la funzione autoadattante di viaggio della valvola, è facile da installare e regolare nella posizione di lavoro.
. Compatibile con i segnali di controllo multipli, il segnale virgula mobile/incrementale, il segnale di tensione 0(2) ~10VDC o il segnale della corrente elettrica 0(4) ~20mADC.
. Segnale di ritorno di offerta della fase della valvola: resistenza 0~2K di risposte, segnale di tensione 0(2) ~10VDC o segnale corrente 0(4) ~20mADC.
Dati di tecnologia
Dimensione: DN20-DN80 bidirezionale, a tre corsie
Connettore: filo
Tensione di Withstand: GBPN16 (1.6Mpa)
Caratteristica di flusso: percentuale uguale
Tasso colante: Chilovolt inferiore a 0,02%
Medium: acqua calda fredda o o glicol di 60%
Tensione: AC220V o AC24V
Potere: 5VA normale, 7.5VA massimo
Modo: 3 punti o sopra fuori
Segnale di controllo: 0-10VDC o 4-20mA
Coppia di torsione dell'uscita: 500N, 1000N, 1200N, 1400N
Velocità di funzionamento: 0.129mm/s
Temperatura dell'ambiente: 0℃-60℃
Temperatura media: 1℃-95℃
Materiale principale delle parti: ABS delle coperture, alluminio di fusione sotto pressione della struttura, acciaio legato dell'ingranaggio
Modelli
Filettatura |
Lista di modello |
Chilovolt (m.3 /h) |
Colpo (millimetro) |
|
bidirezionale | a tre corsie | |||
DN15 | VB-3200-15 | VB-3300-15 | 4,0 | 15 |
DN20 | VB-3200-20 | VB-3300-20 | 6,3 | 15 |
DN25 | VB-3200-25 | VB-3300-25 | 8 | 15 |
DN32 | VB-3200-32 | VB-3300-32 | 16 | 19 |
DN40 | VB-3200-40 | VB-3300-40 | 25 | 19 |
DN50 | VB-3200-50 | VB-3300-50 | 40 | 22 |
DN65 | VB-3200-65 | VB-3300-65 | 63 | 22 |
Parametri I delle valvole di regolazione
DN (millimetro) | 15 | 20 | 25 | 32 | 40 | 50 |
Chilovolt di valore (m.3/h) | 4 | 6 | 10 | 16 | 25 | 40 |
Pressione differenziale ΔP (Mpa) |
0,75 0,46 |
0,70 0,43 |
0,50 0,31 |
0,35 0,21 |
0,29 0,17 |
0,40 0,24 |
Nota: La prima linea di valore di ΔP è per il medium di trasporto dell'acqua e la seconda linea di vapore.
Parametri II delle valvole di regolazione
Stile | Materiale della valvola | Materiale del centro e del sedile | Pressione nominale (Mpa) | Tasso di perdita | Caratteristica di flusso | Medium | Impiegati del medium |
Bidirezionale |
Ottone, Ghisa, Acciaio fuso |
Ottone, inossidabile acciaio |
1,6 4,0 6,4 |
<0> | equilinearity, percentuale uguale |
Acqua, Vapore, Glicol |
Stile ordinario: 2~120℃ Irradiamento dello stile: 2~350℃ |
Diagramma di scrittura
