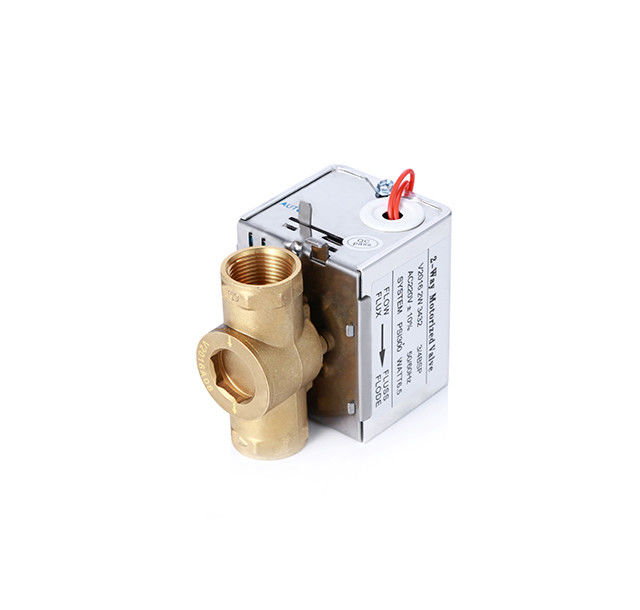

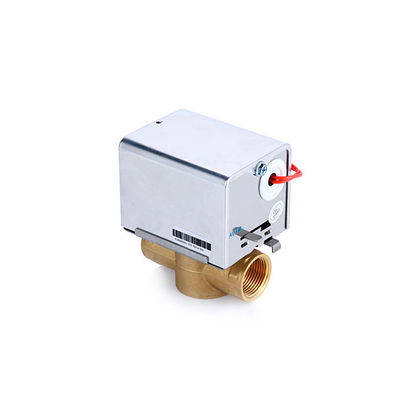

Il filo di ritorno della primavera 220vac 60hz NPT ha motorizzato la valvola di zona per il sistema di riscaldamento domestico
Le valvole motorizzate ottone di serie di SKC soprattutto sono destinate per controllare il flusso dell'acqua o del vapore in risposta alla richiesta di un regolatore nelle applicazioni del ventilconvettore e di zona. La valvola è guidata dal motore sincrono di isteresi con ritorno della molla. La valvola è normale-chiusa. Quando il thethermostat sta funzionando, fornirà un segnale di apertura e la valvola motorizzata sarà accesa per aprirsi. Thenthe ha raffreddato/acqua calda prendparteerà alla bobina e fornirà il freddo/caldo alla stanza.
Usi per controllare il rifornimento dei ventilconvettori raffreddati o dell'acqua calda per mantenere la temperatura ambiente.
· Tipo tre: fili interno 15mm, 20mm & 25mm.
· Tipo inserita/disinserita, diversione normalmente chiusa ed a tre corsie bidirezionale.
· Utilizzi il motore sincrono di isteresi unidirezionale pieno-inclusa, con la funzione di ritorno ed impermeabile della molla.

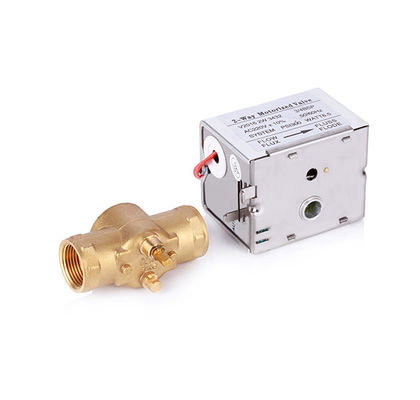

· L'azionatore monta rapidamente e facilmente il corpo di valvola senza l'esigenza dei legami e della calibratura.
SPECIFICHE
| SKC215 |
15mm (1/2 ") |
bidirezionale
valvola
|
2,2 (2,5) |
0,18 MPa (25PSI) |
700 |
| SKC220 |
20mm (3/4") |
3,0 (3,5) |
0,16 MPa (23PSI) |
850 |
| SKC225 |
25mm (1") |
6,9 (8,0) |
0,14 MPa (20PSI) |
1000 |
| SKC315 |
15mm (1/2 ") |
valvola a tre corsie
|
2,6 (3,0) |
0,18 MPa (25PSI) |
750 |
| SKC320 |
20mm (3/4") |
3,4 (4,0) |
0,16 MPa (23PSI) |
900 |
| SKC325 |
25mm (1") |
6,5 (7,5) |
0,14 MPa (20PSI) |
1050 |
|
Medium
|
Acqua di raffreddamento o di riscaldamento
|
| Alimentazione elettrica stimata |
220V, 120V o 24V |
|
Liquido di funzionamento
gamma di temperature
|
0 ~ 94 Oc
(non congelandosi
|
|
Temperatura di funzionamento
gamma
|
0 ~ 40 Oc |
|
Tempo di funzionamento
|
Colpo di potere 10 ~ 15s
Fine 4 ~ 5s di ritorno della primavera
|
|
Pressione massima
|
Mpa 300 PSI/2,0 |
|
Azione
|
Ritorno della primavera;
Normalmente fine;
|
|
Materiale
|
Azionatore
|
Base di appoggio dell'acciaio inossidabile, copertura di alluminio
|
| Corpo di valvola |
Ottone forgiato |
Istruzione di collegamento del tubo
