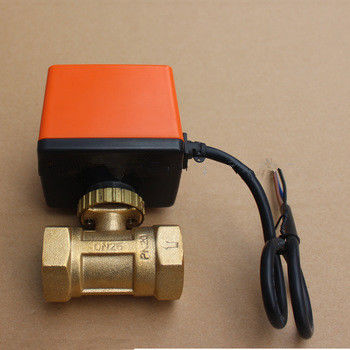

valvola elettrica della valvola a sfera d'ottone elettrica a tre corsie della valvola a sfera per il sistema a acqua di HVAC
Le valvole a sfera motorizzate serie QUADRATA sono ampiamente usate nel sistema di condizionamento d'aria centrale. Può controllare esattamente il flusso del medium calore/fresco nel sistema e non può provocare il cambiamento improvviso della temperatura ambiente. La valvola è collegata con il termostato. Quando il termostato invia i segnali di controllo alla valvola, il willoperate del motore, in modo dall'acqua prendparteerà al ventilconvettore, la temperatura ambiente cambierà, quando la temperatura raggiunge il del punto vincente, il termostato renderà la valvola spenta. La valvola è al migliore stato, tenuto la temperatura ambiente in comodo.
Caratteristiche
Flusso regolare, nessun impedimento
Alta capacità di flusso
Adatto a qualsiasi specifiche del ventilconvettore.
Fine stretta, nessuna perdita.
Il potere è tagliato quando la valvola raggiunge la posizione inserita/disinserita. Ciò assicura il servizio di lunga vita per l'azionatore.
La copertura dell'azionatore adotta lo strcuture vicino che è resistente ad umidità e si accerta dell'operazione affidabile per il motore.
Modelli
SQA15 bidirezionale, DN15 (15mm), cavo 3; SQA15-3 a tre corsie, DN15 (15mm), cavo 3
SQA20 bidirezionale, DN20 (20mm), cavo 3; SQA20-3 a tre corsie, DN20 (20mm), cavo 3
SQA25 bidirezionale, DN25 (25mm), cavo 3; SQA25-3 a tre corsie, DN25 (25mm), cavo 3
SQA25 bidirezionale, DN32 (32mm), 3-cavo;
Dati tecnici
Valvola a sfera bidirezionale/a tre corsie del tipo della valvola .....................
Classe ................. PN16 (1.6Mpa) di pressione
Tensione di rifornimento: 220VAC±15%, 50/60Hz, 110V, 24V
Collegamento .......................... G (filo interno)
Temperatura fluida ............. 2℃~90℃
Temperatura ambiente ................<65 centigrade="">
Umidità relativa .................... 95% massimo
Bronzo del corpo di valvola ................
Classe ................ IP55 di protezione
Consumo di energia .............. 6W (soltanto quando la posizione della valvola è cambiata)
Tempo d'apertura e di chiusura ................. 16S/50Hz, 12S/60Hz
Diagramma di scrittura
