Luogo di origine: | Nanchino, Cina |
Marca: | SAIKO |
Certificazione: | CE |
Numero di modello: | SKC |
Quantità di ordine minimo: | 1PC |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | 1pc/inner scatola, 20pcs/carton |
Tempi di consegna: | 5 giorni feriali |
Capacità di alimentazione: | 20000pcs/month |
Struttura: | standard | Pressione: | 1.6Mpa |
---|---|---|---|
Energia: | AC24, AC110, AC220V | Materiale: | Ottone |
Connessione: | Filo maschio | Temperatura liquida: | 1~95°C |
Evidenziare: | Valvola di regolazione motorizzata,valvola motorizzata dell'acqua |

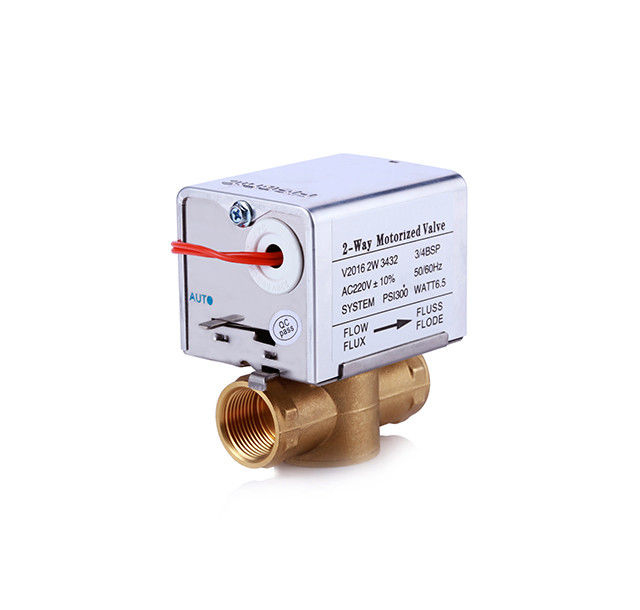

7/8" modo del chiarore 2 di BSP ha motorizzato la valvola di zona con ritorno della molla per il ventilconvettore
La valvola bidirezionale elettrica di serie di SKC si applica a controllo di accensione per il sistema a acqua di HVAC, è composta di corpo di valvola e del driver. Il corpo di valvola casted con ottone eccellente ed il driver è fatto della plastica ignifuga di ingegneria, con il commutatore di limite interno ed il meccanismo manuale di apertura della valvola, è facile da mettere a punto e pressione di prova. In quale, driver di tipo B ha relè incorporato, potrebbe realizzare il controllo del un-line e la multi-valvola paralleli, partita con i vari commutatori del controllo della temperatura.
Dati tecnici
◆ che determina tensione: 220VAC 50Hz/60Hz (12V, 24V, 110V sono disponibili per la scelta)
Consumo di energia del ◆: 5VA (soltanto nel corso di aperto e di vicino)
Pressione-cuscinetto del ◆ del corpo di valvola: 1.6MPa
Pressione dell'indennità del ◆: 0.6MPa
Medium applicabile del ◆: acqua fresca ed acqua calda
◆ aperto e tempo vicino: circa 16 s per aperto, circa 16 s per la fine
Temperatura del ◆ del medium applicabile: 1-95℃
Carattere della struttura
Il ◆ il corpo di valvola è separato con il driver, potrebbe essere smontato rapidamente.
Il ◆ la struttura di corpo della valvola è unico, è permesso di grande differenza di pressione.
Il ◆ che il driver ha regolatore manuale è disponibile per ricerca degli errori e manutenzione del sistema, l'apertura manuale è circa 70% (spinga il braccio movente bianco nel fondo e poi spinga dentro, quando il potere è recuperato, la valvola ed il driver ritornerà alla posizione automatica)
Il driver di tipo B del ◆ ha il relè dell'intarsio, il controllo del un-line e commutatore della tre-velocità, realizza le multi valvole parallele ed abbina con i vari commutatori del controllo della temperatura. (speciale per il quattro-tubo)
Il driver ordinario scelto del ◆, un regolatore di temperatura abbina soltanto una valle elettrica, o tutti i risultati causati saranno niente con il produttore.
Punti per installazione:
Il ◆ ha letto prego con attenzione questa istruzione prima di installazione, chiede al professionista di realizzare l'installazione e collegarsi secondo lo schema elettrico.
Modelli
Modello | Porto | Dimensione | L | H | Chilovolt | |
SC215 |
bidirezionale |
1/2'“ | DN15 | 90 | 114 | 4,5 |
SC220 | 3/4" | DN20 | 95 | 116 | 5,7 | |
SC225 | 1" | DN25 | 105 | 128 | 8,7 | |
SC315 |
a tre corsie |
1/2'“ | DN15 | 90 | 133 | 4,3 |
SC320 | 3/4" | DN20 | 95 | 133 | 5,5 | |
SC325 | 1" | DN25 | 105 | 144 | 8,3 |
Aspetto, sezione e dimensione principale
Diagramma dell'installazione
